JL1005- 10kVA/120kV工頻無局放試驗變壓器成套裝置（35KV）技術方案

JL1005- 10/120工頻無局放試驗變壓器成套裝置

一、適用范圍

本套裝置主要用于部分35kV電壓等級以下電力產品如互感器、電力變壓器、高壓斷路器、電纜附件等試品進行工頻耐壓、局部放電試驗及其科學研究試驗。

二、使用條件

海拔高度：≤1000m

環境溫度：－20℃～＋40℃

空氣相對濕度：≤90％（25℃）

電源電壓的波形為實際正弦波，波形畸變率<3%

設有一可靠接地點，接地電阻＜0.5Ω

安裝地點：戶內

三、遵循技術標準

JB/T9641-1999試驗變壓器

GB1094.1-1996 電力變壓器DY部分總則

GB/T.311.1-1997     高壓輸變電設備的絕緣與配合

GB/T16927.1-1997  高電壓試驗技術DY部分一般試驗要求

GB/T16927.2-1997高電壓試驗技術第二部分測量系統

GB/7354-87局部放電測量

GB/T509-1991電力變壓器試驗導則

GB2536-1990 變壓器油

GB7328-87 變壓器和電抗器的聲級測量

JB8749-1998 調壓器的通用技術要求

四．JL1005-10/120工頻試驗變壓器成套裝置組成

JL1005－10/120工頻無局部放電試驗變壓器1臺

TEDGC-10/0.22/0～0.25接觸式調壓器1臺

TAWF-120/400電容分壓器兼耦合電容器1套

GR120-0.1/10工頻保護電阻1根

LBQ-10/0.22 電源濾波器1套

JL1005無局放試驗控制臺1臺

JL1017局部放電檢測儀1臺

電纜及附件10米

五. 變壓器成套裝置及技術指標

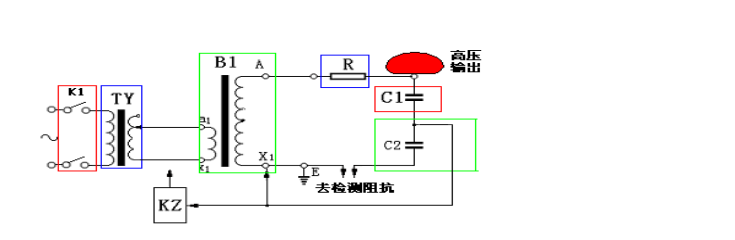

變壓器成套試驗裝置原理電路如下圖所示，主要由無局部放電試驗變壓器（B1）、調壓器(TY)、保護電阻(R)和電容分壓器(C1、C2)組成。

1．JL1005－10／120工頻無局部放電試驗變壓器

型號：JL1005－10／120

結構型式：絕緣筒式

相數：單相

頻率：50Hz

額定容量：10kVA

額定輸入電壓：0.22kV

額定輸入電流:  45.5A

額定輸出電壓：120kV

額定輸出電流0.083A

輸出波形畸變率：≤3％

工頻耐壓水平：132kV/1min

運行時間：額定電壓、額定電流下可連續運行5min；2/3額定電壓、2/3額定電流下允許連續運行

局部放電量:在額定電壓下≤5pc, 在80%額定電壓下≤3pc

冷卻方式：油浸自冷

結構形式：絕緣外殼環氧玻璃絲繞制

溫升:＜45K

阻抗電壓: ＜9%

空載電流: ＜5%

重量：165kg

變壓器設計、工藝及加工要點

1、由于高電壓小電流變壓器屬于高電壓厚絕緣結構，線圈損耗產生的熱量不易傳導出來，故要降低繞組導線的電流密度到＜2.2/mm2，達到降低變壓器的負載損耗的目的。

2、高壓線圈為圓筒式寶塔結構，以防線圈因真空干燥或?qū)Φ胤烹娫囼灪蟪霈F(xiàn)松動，采用我公司特殊繞制工藝，端部采用油道壓緊結構，以防線圈的滑動串動。

3、為確保變壓器輸出波形畸變小，變壓器的磁通密度設計在硅鋼片拐點以下，鐵心磁密＜1.5T，鐵芯采用優質的DQ130－30晶粒取向硅鋼片，疊裝45°全斜接縫，裁剪用縱橫喬格線，保證碾壓方向一致，疊裝后用環氧布帶壓纏緊烘干，無松動。

4、整體結構為絕緣外殼,絕緣筒采用無捻粗紗纏繞，恒溫帶壓繞制，密度高，泄漏電流小且不易吸潮。

5、主絕緣采用25＃變壓器油絕緣，密封膠墊采用航空技術生產氟橡膠，naimuo、耐溫、耐壓，硬度達70，拉伸強度1Mpa>12，拉斷伸長率3200，空氣壓縮yongjiu變形￡35，浸25＃變壓器油YJ變形￡50。

6、線圈所用原材料進廠嚴格把關，確保每盤銅線的直流電阻相等。繞制時，對線圈匝數、導線直徑、導線電導率、寬度、紙張以及線圈尺寸等都要嚴格控制。

2.  接觸式調壓器

型號：TEDGC –10／0.22/0～0.25

相數：單相

頻率：50Hz

額定容量：10kVA

額定輸入電壓：0.22kV

額定輸入電流：45.5A

額定輸出電壓：0～0.25kV

額定輸出電流：40A

波形畸變率：＜3%

起始電壓：≤1％

運行時間：1.1倍額定電壓運行1分鐘，額定電壓和額定電流下可連續運行30分鐘

重量：38kg

3.電容分壓器(兼耦合電容器)

型號：TAWF－120/400

額定頻率：50Hz

標稱電容量：400pF

額定電壓：120kV

標稱分壓比：1000:1

測量誤差：包含低壓臂、測量電纜、數字電壓表≤0.5％

局放水平：100%額定電壓≤5pC，80%額定電壓≤3pC

結構型式：絕緣外殼油紙電容結構。由頂罩、電容器本體、移動底座、低壓臂等組成

重量：14kg

4.變壓器保護電阻

型號：GR120－0.083/10

額定電壓：120kV

額定電流：0.083A

標稱阻值：10kΩ

局放水平：100%額定電壓≤5pC，80%額定電壓≤3pC

結構型式：采用漆包鎳鉻絲纏繞在環氧筒上，兩端配置連接管與變壓器分壓器相連，兩

端有屏蔽環，當被試品放電時，保護電阻不會發生絕緣損壞。

重量：8kg

5.JL1005無局放試驗控臺

型號：JL1005

5.1功能：

5.1.1表計精度：0.5級(高壓測量部分)

5.1.2設有過流 保護

5.1.3設有耐壓計時

5.1.4采用同步交流電機驅動調壓器調壓，并設有上下保護和零壓分閘保護功能。

5.1.5控制臺設有試驗室AQ門保護.

5.1.6設有零壓合閘，試品擊穿自動回零功能

5.1.7設有耐壓記時元件，到耐壓時間調壓器自動降至零位

5.1.8指示：

(1)高壓輸出電壓表， 精度1.0級

(2)調壓器輸出電壓表， 精度1.0級

(3)調壓器輸出電流表， 精度1.0級

(4)設有電源合閘指示

(5)設有調壓器復零指示

(6)配有控制測量線一套（長度由用戶定，但zui長不得超過25米）

(7)重量：40kg

6. LBQ-10/0.22電源濾波器

型號：LBQ10/0.22

額定容量：10kVA

額定電壓：0.22 kV

線路數：2路

工作頻率50Hz

衰減特性：40kHz～100kHz≥40dB

100kHz～1MHz≥50dB

運行時間：同變壓器

重量：12kg

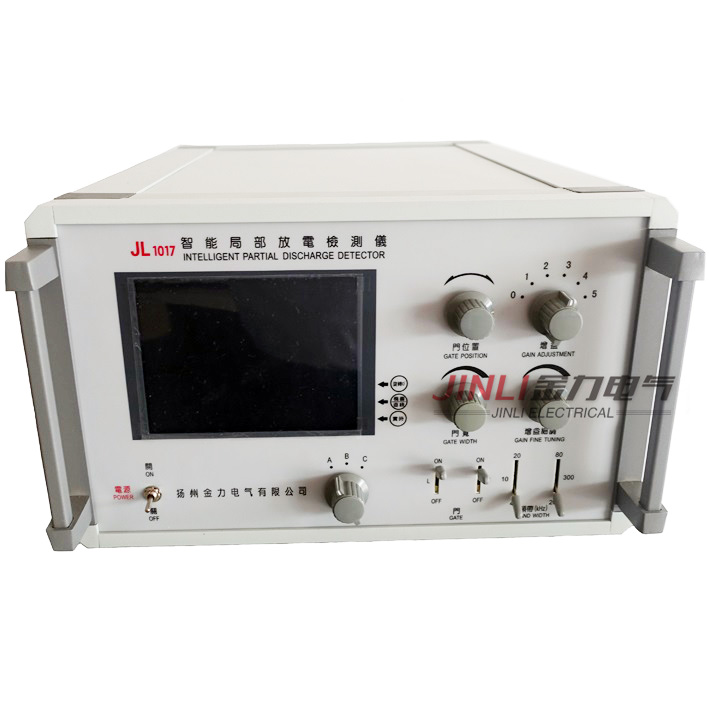

7 JL1017局部放電檢測儀

檢測試品的電容范圍:6pF～250μf

檢測靈敏度＜0.02PC(電容50 pF)

彩色顯示器，雙色顯示波形，更清晰直觀；

可鎖定波形，更方便仔細查看放電波形細節；

自動測量并顯示試驗電源時基頻率，無需手動切換；

本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。

主要技術指標：

1．可測試品的電容范圍： 6PF—250uF。

2．檢測靈敏度（見表一）：

表一

3、放大器頻帶：

（1）低端：10KHZ、20KHZ、40KHZ任選。

（2）高端：80KHZ、200KHZ、300KHZ任選。

4、放大器增益調節：

粗調六檔，檔間增益20±1dB；細調范圍≥20dB。每檔之間數據為10倍關系：如第三檔檢測數據為98，則第二檔顯示數據為9.8，如在第三檔檢測數據超過120，則應調至第二檔來檢測數據，所得數據應乘以10才為實際測量值。

5、時間窗：

（1）窗寬：可調范圍15°-175°；

（2）窗位置：每一窗可旋轉0°- 180°；

（3）兩個時間窗可分別開或同時開。

6、放電量表：

0-100誤差<±3％（以滿度計）。

7、橢圓時基：

（1）頻率：50HZ、或外部電源同步（任意頻率）

（2）橢圓旋轉：以30°為一檔，可作360°旋轉。

（3）顯示方式：橢圓—直線。

8、試驗電壓表：精度：優于±3％（以滿度計）。
