產品簡介：

JL9002電纜故障測試儀，可以測試35KV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。

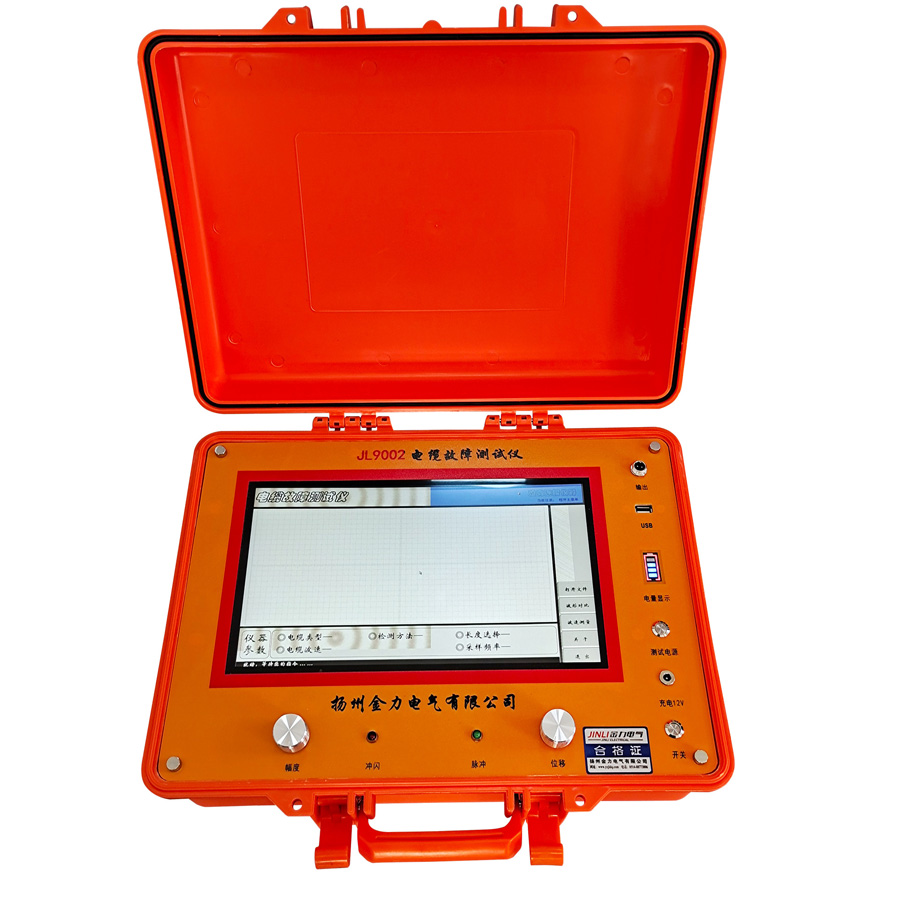

JL9002電纜故障測試儀采用箱式結構，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。

JL9002電纜故障測試儀具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。

產品參數：

◆ 測試方法，低壓脈沖法、高壓閃絡法。

◆ 測試距離：低壓脈沖法時，zui大測試距離16Km；高壓閃絡法時，zui大測試距離不小于15Km。

◆ 系統測試精度：小于20cm。

◆ 脈沖幅度:  負載阻抗在50Ω時不小于250Vpp。

◆ 脈沖寬度:  0.2μs、2μs、4μs三種。

◆ 采樣頻率:  48MHz、24MHz、12MHz、6MHz。

◆ 系統定點誤差：主機測量結果再配合數顯同步定點儀測量，誤差為零。讀數分辨率:  1m

◆ 預置了4種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）。對于其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長后，測出電波在該電纜中的傳播速度。

◆ 采樣方式：電流取樣法。

◆ 工作條件: 溫度-10  +45oC，相對濕度 90%。

◆ 體積：430×300×190mm。

◆ 重量：約10kg。

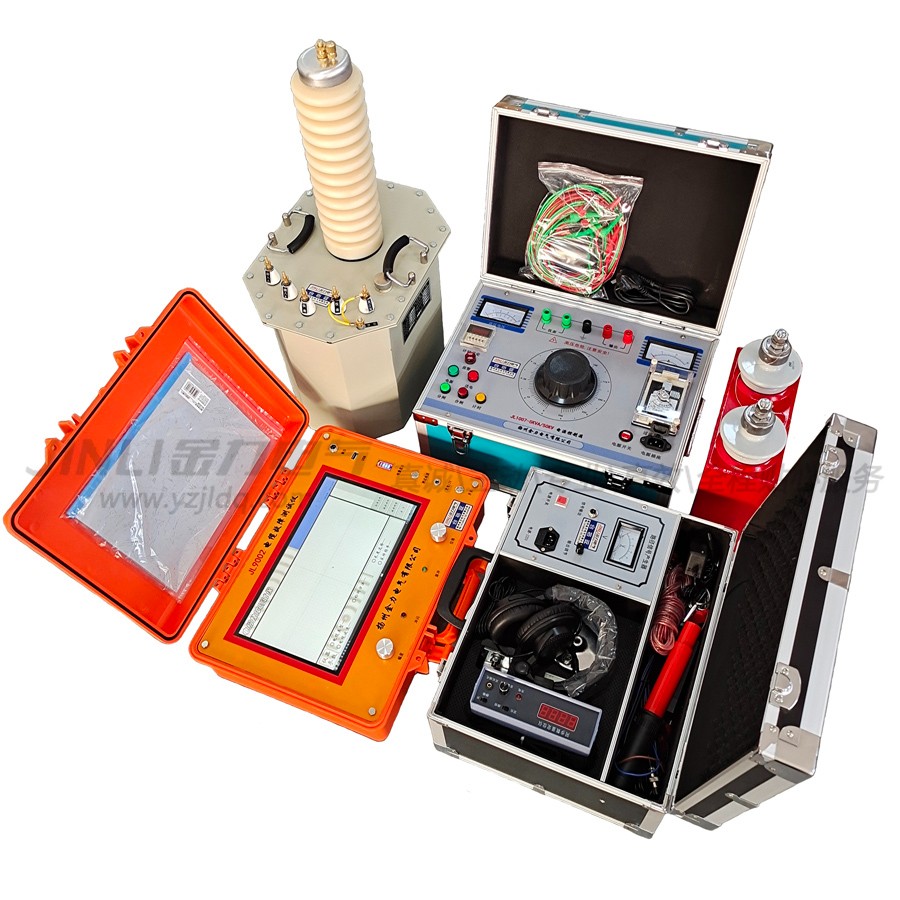

儀器的配置：

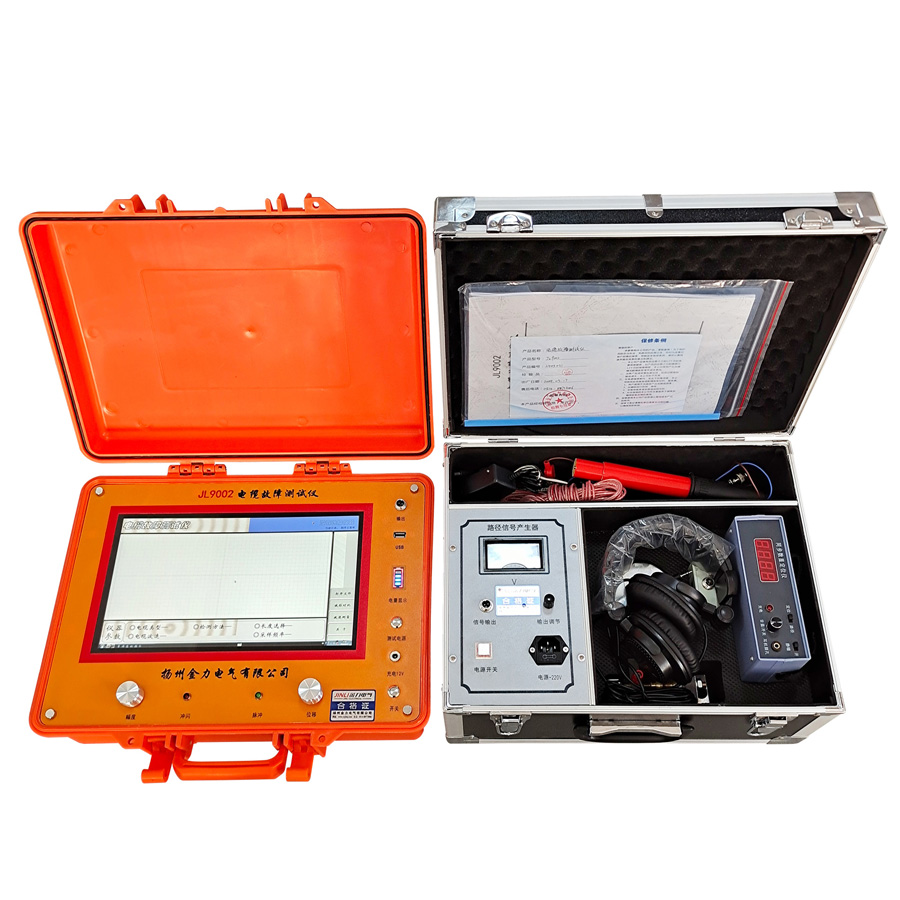

◆ 電纜故障測試儀（主機）                                      1臺

◆ 數顯同步定點儀（含耳機、探頭）                      1臺

◆ 路徑信號發生器                                                      1臺

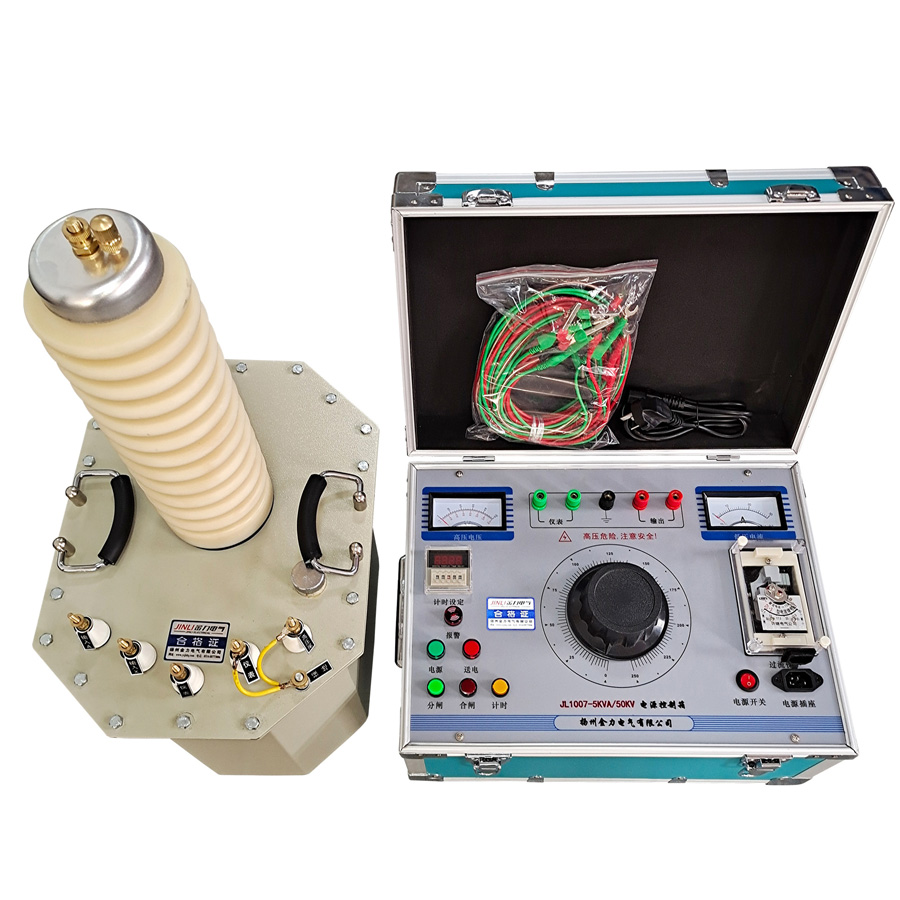

◆ JL1007-3KVA/50KV（交直流）試驗變壓器        1臺 （選配）

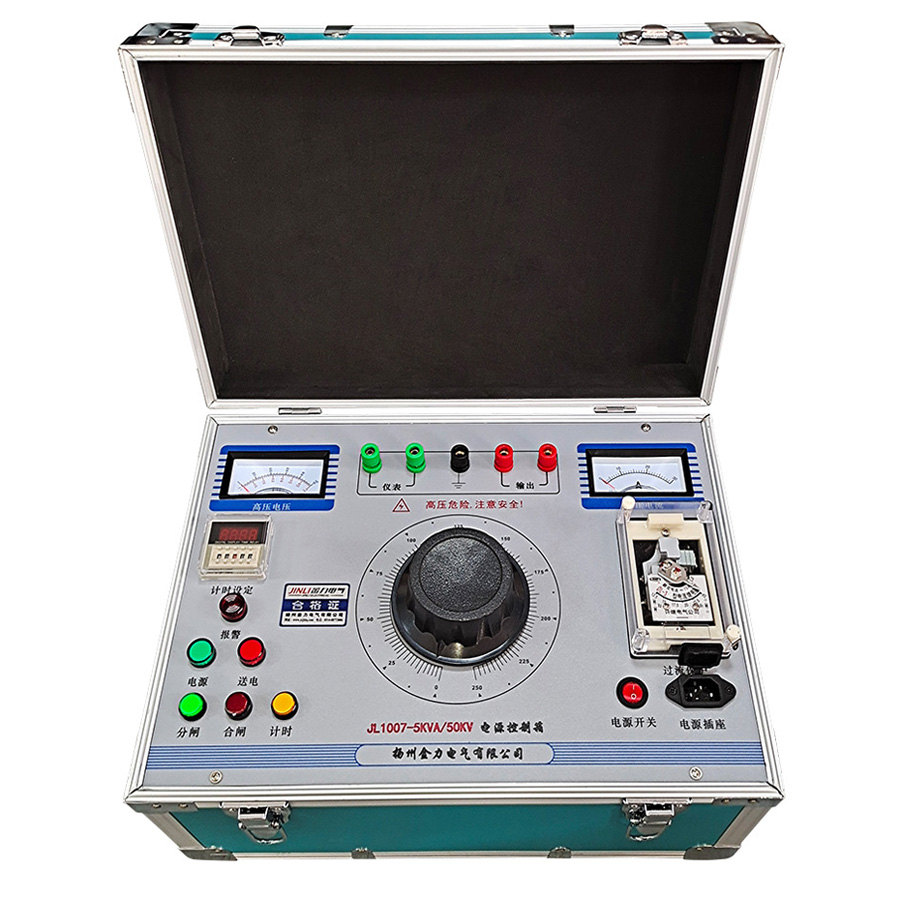

◆ 試驗變壓器操作控制箱                                          1臺（選配）

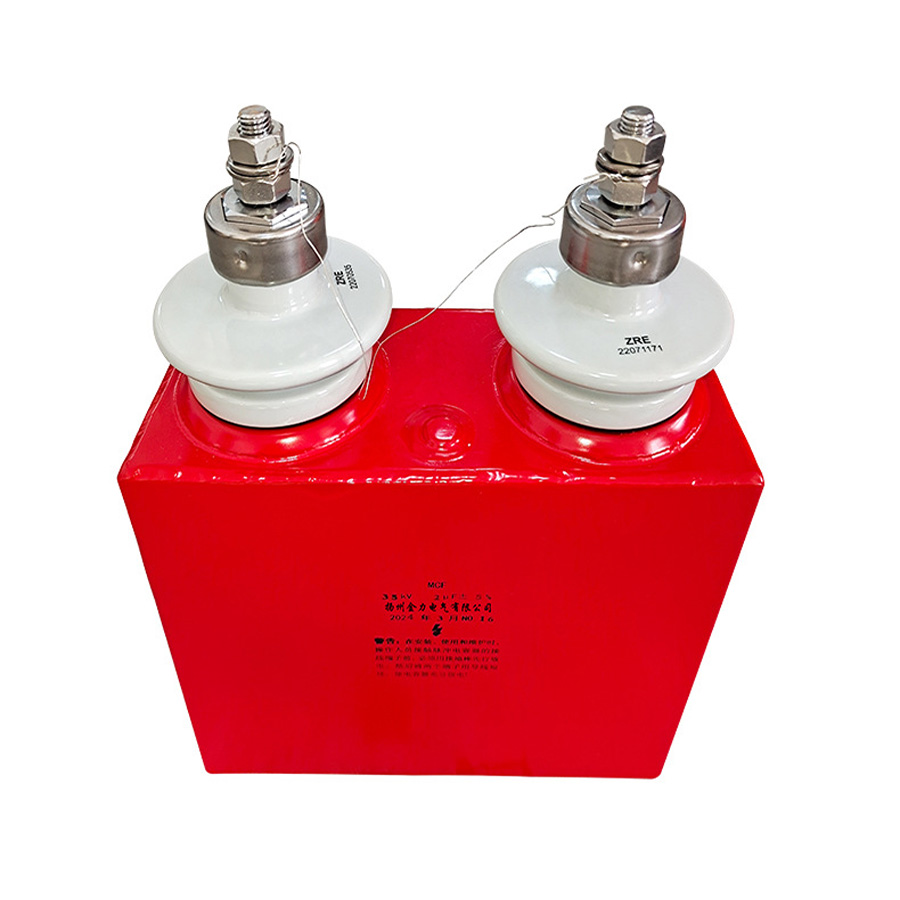

◆ 2微法 /30KV以上脈沖電容                                    1臺

◆ 高壓放電棒                                                              1根
