產品簡介：

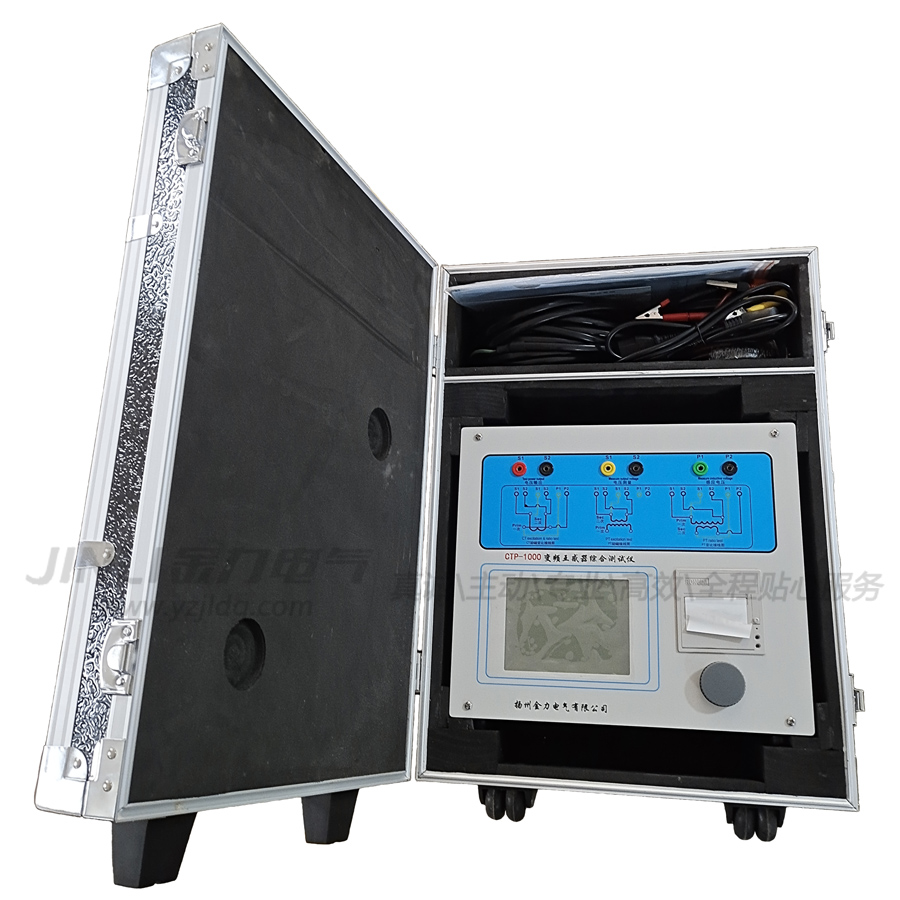

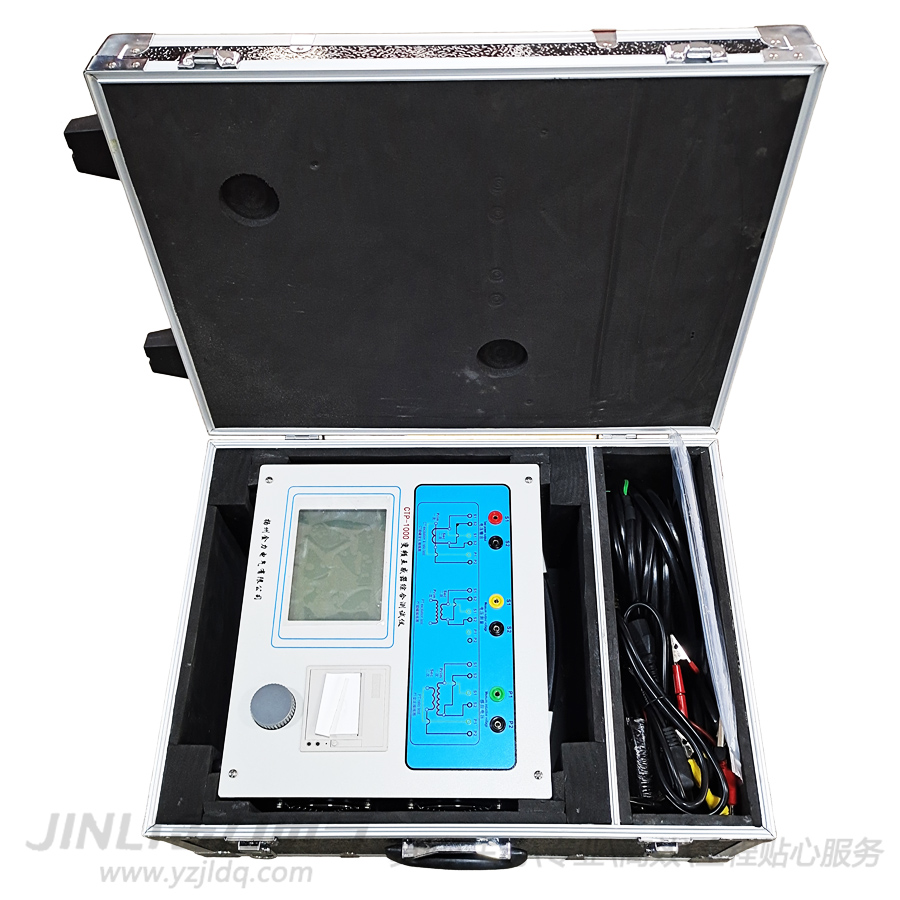

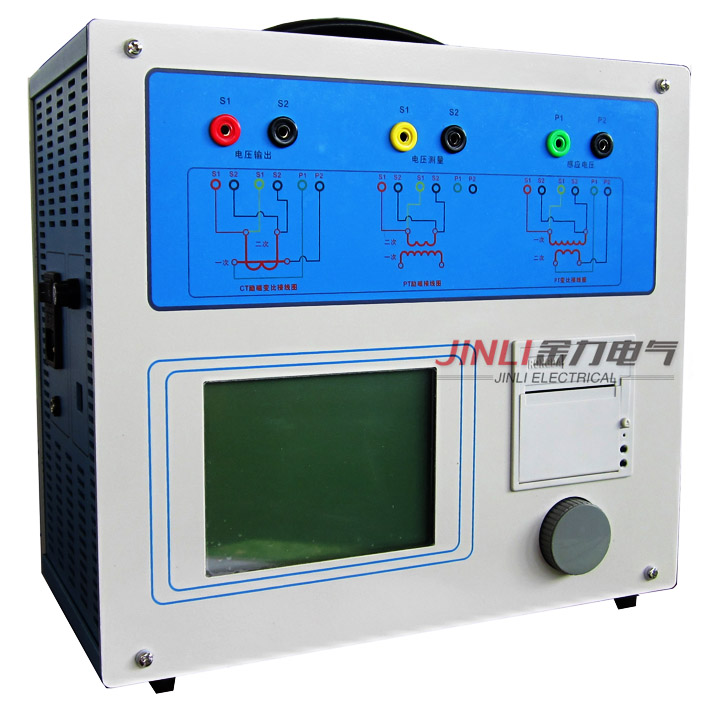

CTP-1000變頻互感器綜合測試儀是在本公司開發的、廣受贊譽并大量應用的系列互感器多功能全自動綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于先進水平，是電力行業用于互感器的專業測試儀器。
產品特性：
◆ 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
◆ 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
◆ 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
◆ 基于先進的低頻法測試原理，能應對拐點高達30KV的CT測試。
◆ 界面友好美觀，全中文圖形界面。
◆ 裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
◆ 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

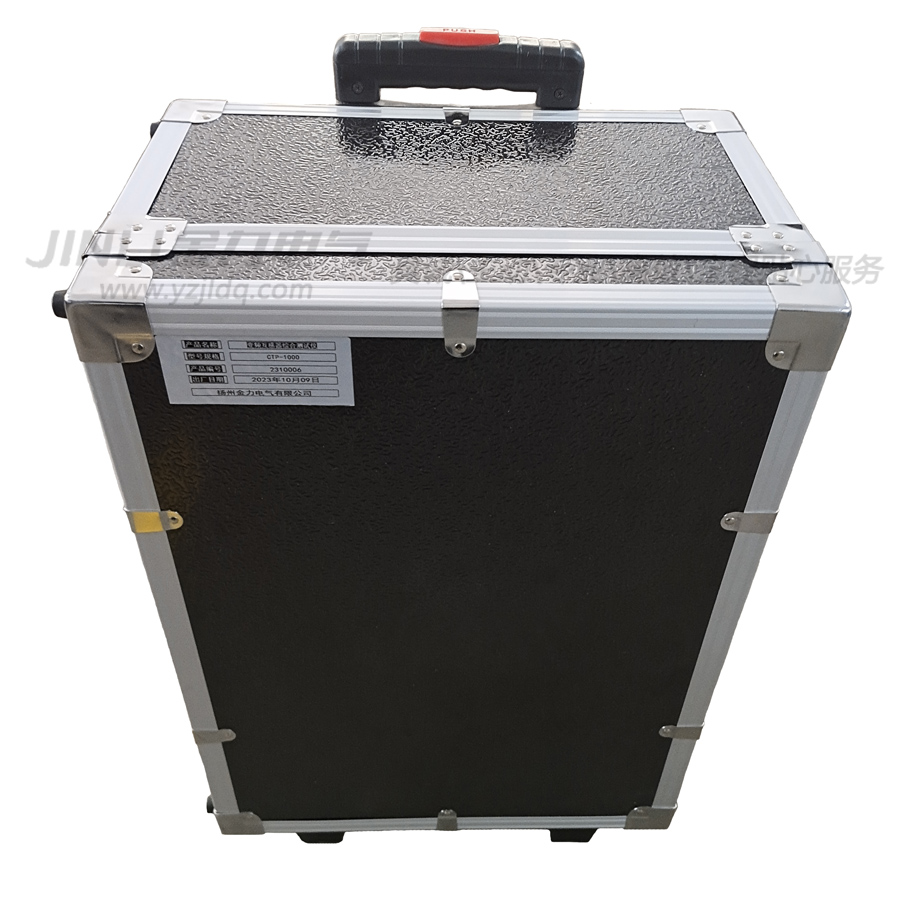

◆ 易于攜帶，裝置重量<9kg。<>
產品參數：
測試用途 | 保護類CT、計量類CT、保護類PT | |
輸出 | 0~180Vrms，12Arms，36A（峰值） | |
電壓測量精度 | ±0.2% | |
CT變比 測量 | 范圍 | 1~40000 |
精度 | ±0.2% | |
PT變比 測量 | 范圍 | 1~40000 |
精度 | ±0.2% | |
相位測量 | 精度 | ±3min |
分辨率 | 0.3min | |
二次繞組電阻測量 | 范圍 | 0~300Ω |
精度 | 1%±1mΩ | |
交流負載測量 | 范圍 | 0~1000VA |
精度 | 1%±0.1VA | |
大電流輸出 | 150A | |
輸入電源電壓 | AC220V±10%，50Hz | |
工作環境 | 溫度：-10οC~50οC， 濕度：≤90% | |
尺寸、重量 | 尺寸：340mm×296mm×174mm，重量<9kg<> | |
注：變頻互感器綜合測試儀可外接選配件升流器輸出150A電流進行升流試驗，以滿足客戶需要通流試驗的要求。
