直流高壓發生器的現場操作需要注意些什么

揚州金力電氣生產的ZGF直流高壓發生器（又稱直高發）是一款可完成氧化鋅避雷器擊穿電壓和泄露電流，并可完成絕大部分電氣設備直流耐壓試驗的常用儀器，而且ZGF型號已經成為整個行業對于此設備的命名規范，可見直流高壓發生器應用廣泛。 ZGF直流高壓發生器雖然儀器比較簡單，應用也廣泛，但是在實際運用過程中因?yàn)橹绷麟姷奶厥庑?，也有一些我們?yīng)該要特別注意的事項，否則容易出現事故。

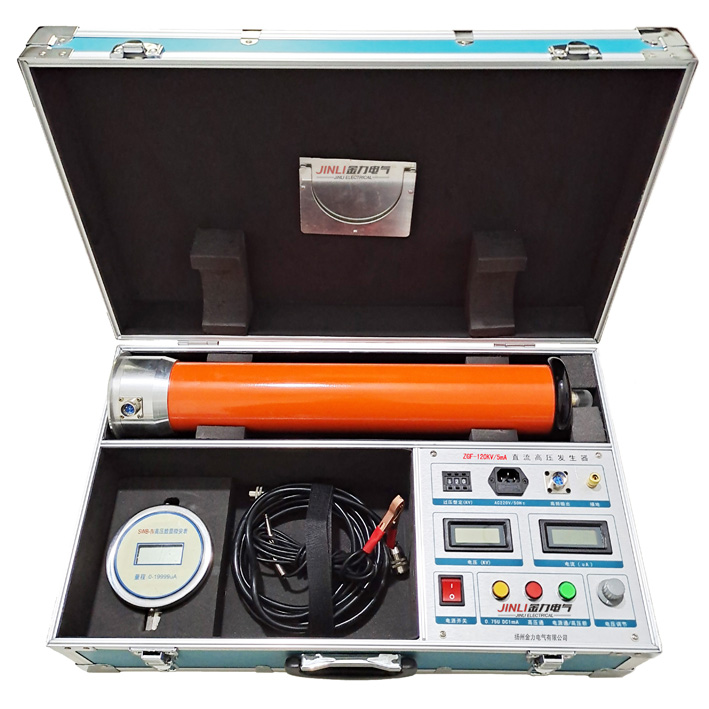

ZGF直流高壓發生器一般由：控制箱，倍壓筒，微安表，放電棒等注意部件構成，其在現場操作時應遵循以下操作步驟： 使用連接線纜將控制箱和倍壓筒底部進行連接，連接口采用不同接口，不會造成錯誤連接；將控制箱接地和倍壓筒底部接地并聯接地或者分別接地（效果一樣）。將放電棒接地放在一旁待用。 以上步驟完成了ZGF直高發的基本連接，后面根據試品不同會用到不同部件：進行氧化鋅避雷器試驗時，在倍壓筒頂部連接微安表，然后使用微安表輸出線連接氧化鋅避雷器頂端，避雷器下端接地，注意微安表輸出線需要進行懸空，整個直高發試驗區域與四周應該保持足夠的距離。

將控制箱接通電源，打開電源開關，電壓調節逆時針調到底（俗稱電壓調零操作，因?yàn)閮x器具有零位保護功能，否則無法操作儀器），高壓通亮，按下高壓通，調節電壓調節，當微安表顯示為1000μA時，電壓值為擊穿電壓值，按下0.75U1mA，電壓自動下降到0.75倍的擊穿電壓，當前微安表顯示電流為泄露電流。操作完成后，請緩慢降壓，并使用放電棒放電，然后進行后續操作或者拆線。

進行其他電氣設備直流耐壓時，在倍壓筒頂部連接限流電阻，將普通測試線從限流電阻上連接至被測電氣設備，電氣設備一端接地。操作上只是不用看電流，只需要升壓至規定的電壓值進行規定時間的耐壓試驗即可。試驗完成后也需要使用放電棒進行放電才可進行換線拆線等操作。要注意，電氣設備中有些設備電容量比較大，降壓會較慢，需耐心等待，而且針對此類設備應進行多次放電，以保證沒有電荷殘余。 直流高壓發生器的試驗我們應注意：控制箱，倍壓筒和放電棒必須進行合格的接地，否則造成無法升壓或者損壞儀器，直流耐壓完成后必須進行放電操作才可進行后續操作，否則會出現電擊傷害等事故。
