超低頻高壓發生器和直流高壓發生器的優缺點

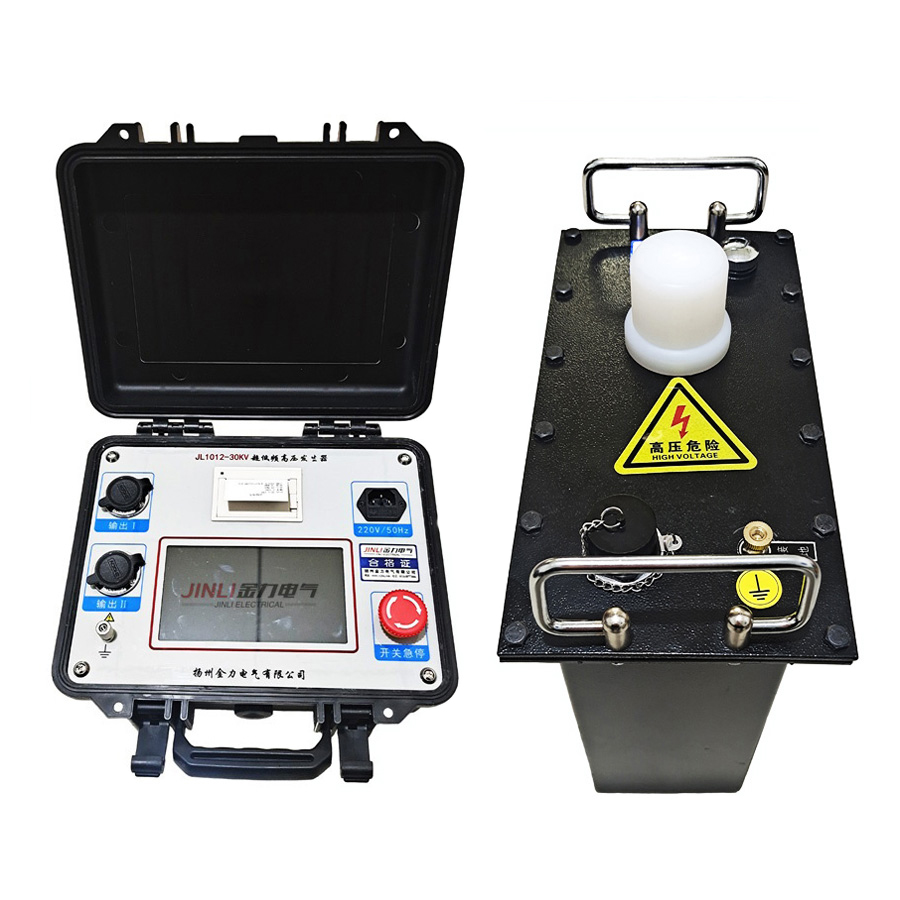

超低頻高壓發生器是介于直流高壓和交流高壓之間的高壓發生裝置，用于檢查電力電纜的絕緣性能。其實也是工頻耐壓測試的一種替代方法。優點總結如下：

1、額定電壓≤50kV的超低頻采用單升壓結構；50kV以上超低頻采用兩臺升壓器串聯結構，大大減輕了整體重量，提高了負載能力。電壓轉換器可作為低壓超低頻使用。

2、電流、電壓、波形數據直接從高壓側采樣，數據準確。

3、具有過壓保護功能，當輸出超過設定的限電壓值時，儀器將停機保護，動作時間小于20ms。

4、具有過流保護功能：設計為高低壓雙重保護，可根據設定值關斷高壓側；當?shù)蛪簜?cè)電流超過額定電流時，進行關斷保護，動作時間小于20ms。

5、高壓輸出保護電阻設計在升壓器體內，無需外接保護電阻。

6、由于采用高低壓閉環負反饋控制電路，輸出無增容作用。

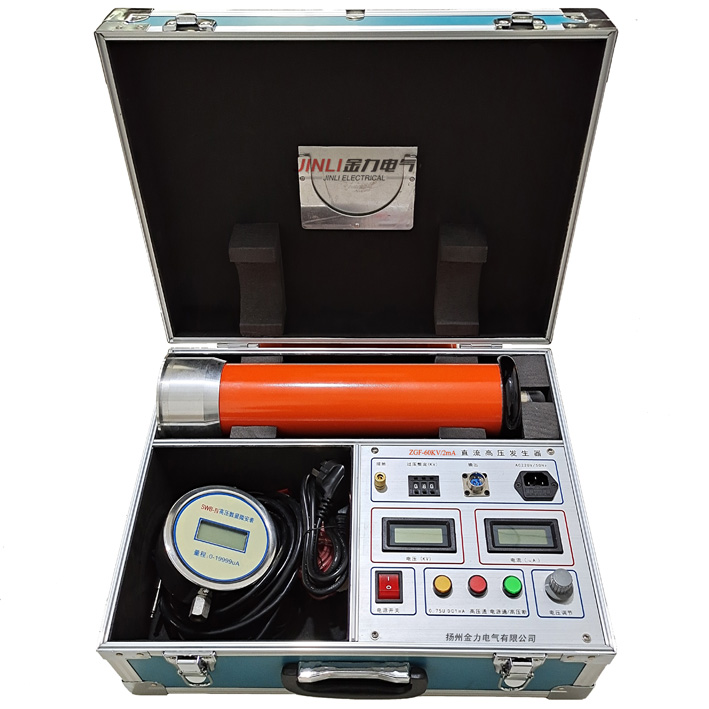

隨著電力技術和實踐的發展，直流條件下測量電纜的絕緣存在比較嚴重的隱患。由此帶來的問題，必然是大面積停電，影響生產效率。隨著新的預防性試驗規范的發布，超低頻直流高壓發生器不推薦用于電纜絕緣的檢查，而是推薦使用串聯諧振試驗裝置等工頻耐壓裝置。因此，超低頻高壓發生器的缺點非常明顯。先說說超低頻高壓發生器的缺點：

兼容性很小。超低頻發電機是代替直流耐壓，介于交流之間。為了盡快滿足用戶的定向需求，超低頻直流發電機的適用對象是不能用于同類型的高壓電氣設備。耐壓測試的實施，因此，應用領域的超低頻發生器兼容性低，適用性差。
